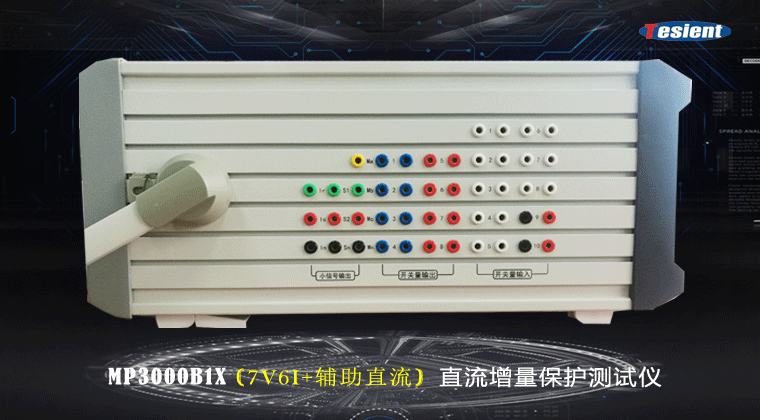

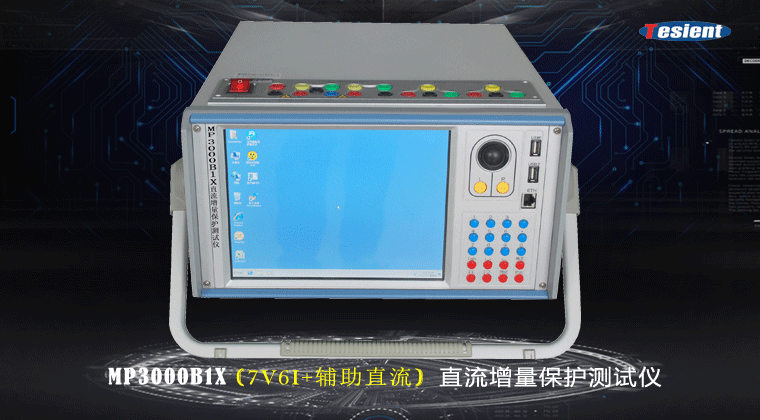

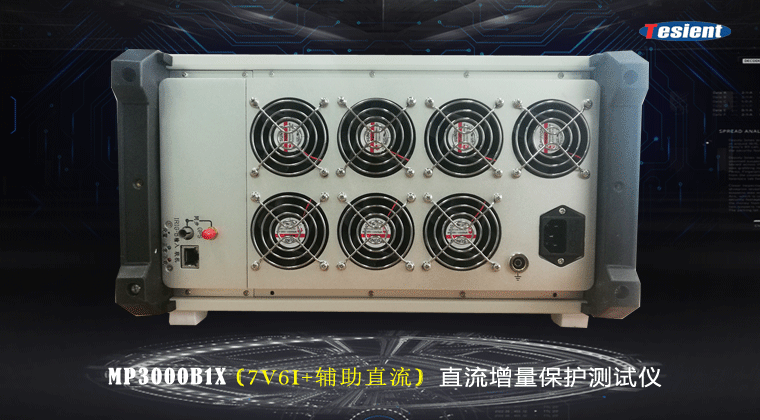

MP3000B1X直流增量保護測試儀

        MP3000B1X是集常規7電壓6電流輸出與符合地鐵直流供電繼電保護所用直流小信號于一體的繼電保護測試儀；既適用于傳統變電站繼電保護調試，也適用于地鐵增量保護的近端短路保護、遠端短路保護、Di/Dt延時保護、限時過流保護、單次短路保護、最小電壓保護、最大電壓保護等保護功能測試。

       儀器配置：7路電壓源+6路電流源+1路輔助直流(選配)；10路開入，8路開出，內置10.4＇顯示屏

選型表

| 產品特點：

1. 直流小信號用于地鐵繼電保護裝置測試。

2. 冗余備份：兩組電流電壓源完全獨立，實現了三相測試系統的雙備份。

3. 所有通道能夠同時輸出。

4. 獨有的測試方案功能。

5. 6路電流源實現變壓器兩側差動試驗。

6. 帶10.4寸顯示屏，可脫機也可以聯機操作。

| 技術參數：

1.  小信號直流源

A. 500mVDC直流電壓源：

           輸出范圍：2*0～500mVDC

           負載：≥30Ω

    最小分辨率：0.001mV

    準確度：1 mV～5 mV：≤0.5％；5mV～500 mV：≤0.05％

B. 30mADC直流電流源：

           輸出范圍：2*0～30mADC

           負載：≤270Ω

           最小分辨率：0.001mA

           準確度：0.05%或±3uA

C. 10VDC直流電壓源：

     輸出范圍：3**0～10VDC

      負載：≥1kΩ

      最小分辨率：0.3mV

     準確度：0.5V～10V：≤0.05％

2.交流電流源

A． 通道：6路

B． 幅值（RMS）：6*0～30A/相

C． 分辨率：0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA

D． 精度：≤0.1%（0.05A～30A）

E． 頻率：靜態：0～1000Hz

        動態：0～3000Hz

        分辨率：0.001Hz

        精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

I． 輸出時間:

3.直流電流源

A． 通道：6路

B． 幅值：6*0～±20A/相

C． 分辨率：0～0.3A：0.015mA；0.3～3A：0.15mA；3～20A：1.5mA

D． 精度：0≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間:

4.交流電壓源

A． 通道：7路

B． 幅值（RMS）：7*0～125V/相

C． 分辨率：4mV

D． 精度：2～125V：≤0.1%

E． 頻率：靜態：0～1000Hz

        動態：0～3000Hz

     分辨率：0.001Hz

     精度：≤0.001Hz

F． 諧波畸變率：≤0.2%

G． 響應速度：<100μs

H． 帶載能力：

      I.  輸出時間:

5.直流電壓源

A． 通道：7路

B． 幅值：7*0～±176V/相

C． 分辨率：6mV

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

    G. 輸出時間:

6.交流電流電壓源同步時間：≤10μs

7.交流電流電壓源相位控制

A.   變化范圍：-360°～+360°

B.   分辨率：0.05°

C.   精度：≤0.2°

D.   合閘角控制范圍：0°～+360°

E.   合閘角分辨率：0.05°

F.   合閘角精度：≤0.2°

8.輔助直流（選配）

A． 幅值：0～300V

B． 最大輸出功率：>100W

C． 分辨率：15mV

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

9.開關量輸入輸出

A.開關量輸入

數量：10對

輸入特性：自動識別空接點和帶電位，10～250VDC

分辨率：10μs

最大測量范圍：0.00001～999,999.999S

時間精度：≤0.1%

B.開關量輸出

數量：8對

類型：空接點

      繼電器開出數量：4對

交流斷開能力：5A，250VAc

直流斷開能力：0.5A,250VDC

快速開出數量：4對

直流斷開能力：0.1A,350VDC

10.功能

A.   測試方案

B.   地鐵直流小信號模塊適用于近端短路保護、遠端短路保護、DI/DT延時保護、限時過流保護、單次短路保護、最小電壓保護、最大低壓保護等地鐵直流保護

C.   任意測試

D.   常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）

E.   線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）

F.   變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

G.   發電機保護（差動、失磁、勵磁）

H.   自動裝置（同期、備自投、快切）

I.   暫態回放

J.   狀態序列

11.其它

A． 供電電壓范圍： 110～265VAC/110V～220VDC

B． 供電電壓頻率：45～65Hz

C． 使用溫度：-20～+70℃

D． 重量：11Kg

E． 尺寸：365*200*450mm

F． 接口：網口（用于聯機）；USB口（用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口）

12.選配件

A． 內置GPS模塊

B．IRIG-B接收

C．電量變送器校驗功能

D．電能表校驗功能

E．輔助直流
