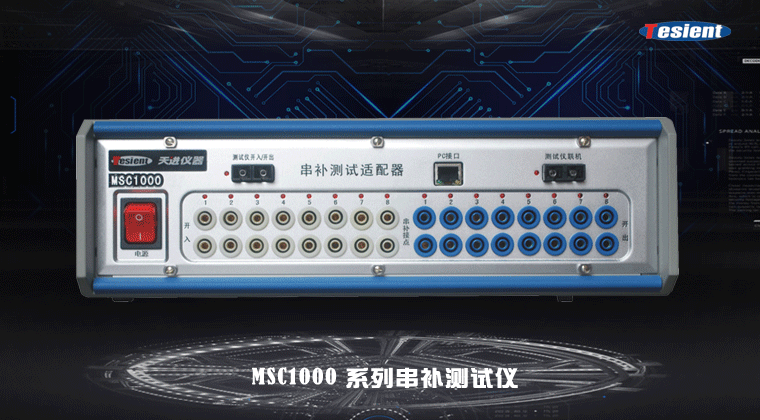

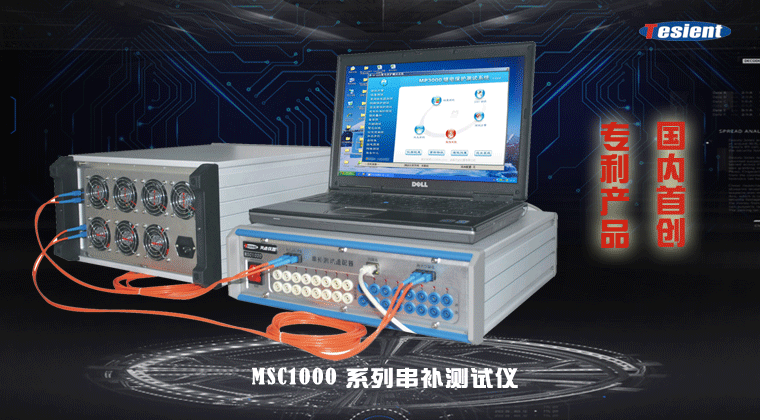

為提高高壓輸電線路輸送容量和與其相關的電網穩定性，并節省電力投資，輸電線路串聯補償裝置得到了越來越普遍的應用。由我公司與華北電力科學研究院合作研發的串補測試系統能有效而方便地解決串補保護測試的諸多問題。

| 產品特點：

1、不再受平臺上感應電對人身和設備安全的威脅

2、烈日和寒風對實驗人員不再是問題，實驗人員只需在小室內工作

3、串補平臺不再需要人和保護小室通訊

4、串補保護動作時間輕松測定

5、測試效率顯著提高

6、9電流測試儀可單獨作為常規測試儀使用，提高了設備的使用率

| 技術指標：

1、 環境參數：

        1.1 正常工作溫度：  0～40℃

        1.2 極限工作溫度： -5～50℃

        1.3 貯存及運輸：  -25～70℃

2 、額定電氣參數：

        2.1 供電電源

　　    測試儀：110V～255V

　　    適配器：190V～250V

        2.2 供電電源頻率：45～65Hz

3、 主要性能指標

        3.1電流放大器

        9×30A/350VA

        3×60A/500VA

        1×180A/1100VA

        精度：±0.1% （I≥0.1A）

        分辨率：0～0.3A：0.03mA，0.3～3A：0.3mA, 3～30A：1mA

        3.2電壓放大器

        4×125V/100VA

        精度：0.1% （5～125V）

        分辨率：4mV

        3.3 通信光纖：（通信光纖及其接口規格）

        3.4 開入量分辨率： 20μS

        3.5 控制環路總延時：適配器開入作為觸發條件，經光纖GOOSE回路上傳到平臺上測試儀的DSP，DSP發開出命令再經光纖傳回適配器使開出動作這期間所花的時間。

4、 絕緣性能

        4.1 交流供電回路耐壓

　　　  交流供電回路對機箱和其他輸出端子：滿足CE標準（已認證）

        4.2 輸出回路對機箱，輸出回路對開入開出，開入開出對機箱，開入對開出能承受1000VAC的耐壓

        4.3 其它安全性試驗和EMC試驗 ：滿足CE標準（已認證）

| 技術創新點

　　　1．9電流繼電保護測試儀機型以滿足串補保護測試的需要。

　　　2．串補平臺上測試儀和保護小室內轉接裝置間通信和傳輸命令采用光纖通道。

　　　3．開入開出量的傳遞采用GOOSE方案。

　　　4．小室內轉接裝置起到樞紐作用：采用網口與控制電腦相連，采用光纖與平臺上測試儀相連，就地與保護裝置的開入開出直連，真正起到遠程測試的作用。
