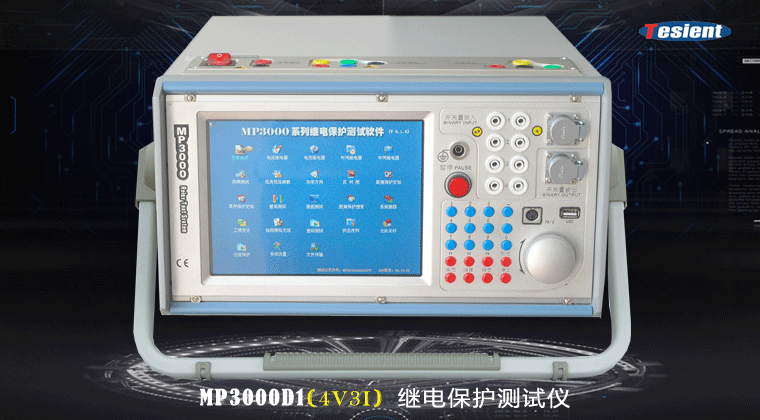

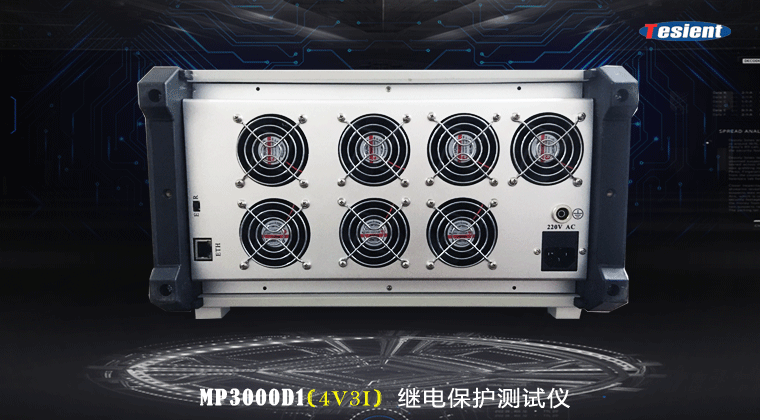

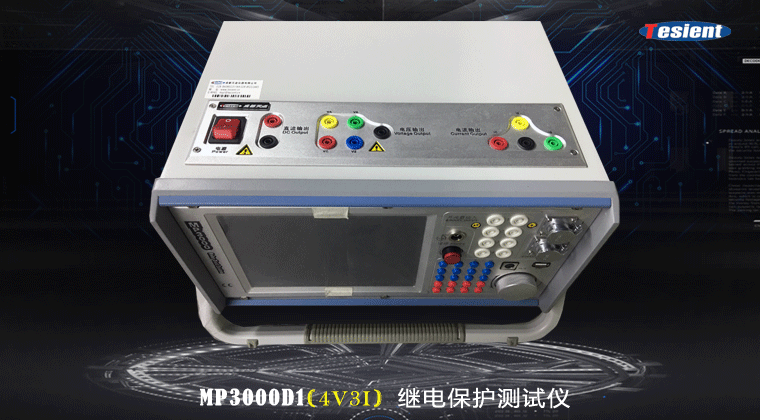

MP3000D1繼電保護測試儀

MP3000D1繼電保護測試儀

儀器配置：4路電壓源+3路電流源+1路獨立直流電壓源；8路開入，4路開出

內置8.4＇顯示屏

特點：

1． 精度高：交直流電流50mA到30A以下都能達到0.1%精度；

2． 內置8.4＇顯示屏；

3． 波形好：小電流波形好；

4． 能耗低：能耗隨著外部負載變化，最大限度的做到節能降耗；

5． 發熱?。河捎诠牡停詢x器長時間輸出發熱低；

6． 冗余備份：兩組電流源完全獨立，實現了電流的雙備份；

7． 所有通道能夠同時輸出；

8． 獨有的測試方案功能；

參數

1.  交流電流源

A． 通道數：3路

B． 幅值（RMS）：3×（0～30A）/相

C． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA

D． 精度：0.05A～30A：≤0.1%

E． 頻率：靜態0～1000Hz

      動態0～3000Hz

      分辨率：0.001Hz

      精度：≤0.001Hz

F． 諧波畸變率：≤0.5%

G． 響應速度：≤50uS

H． 帶載能力：

I． 輸出時間

2.  交流電壓源

A． 通道數：4路

B． 幅值（RMS）：4×125V/相

C． 分辨率：0～10V：1mV；10～125V：4mV

D． 精度：2～125V：≤0.1%

E． 頻率：靜態0～1000Hz

      動態0～3000Hz

      分辨率：0.001Hz

      精度：≤0.001Hz

F． 諧波畸變率：≤0.5%

G． 響應速度：≤50uS

H． 帶載能力：

I． 輸出時間

3.  交流電流電壓源同步時間：≤10uS

4.  交流電流電壓源相位控制：

A.   變化范圍：-360°～+360°

B.   分辨率：0.05°

C.   精度：≤0.2°

D.   合閘角控制范圍：0°～+360°

E.   合閘角分辨率：0.05°

F.   合閘角精度：≤0.2°

5.  直流電流源

A． 通道數：3路

B． 幅值：3×30A/相

C． 分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA

D． 精度：0.05A～30A：≤0.1%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間

6.  直流電壓源

A． 通道數：4路+1路獨立直流電源

B． 幅值：4×176V/相

C． 分辨率：5mV

D． 精度：≤0.5%

E． 紋波系數：≤0.5%

F． 帶載能力：

G． 輸出時間

H.   輔助直流

幅值：0～265V

最大功率：100W（I_max=1.0A）

精度：0.5%

7.  開入開出

A． 開入

數量：8對

輸入特性：自動識別空接點和帶電位，10～250V_dc

分辨率：10uS

最大測量范圍：0.00001～99,999.999S

時間精度：≤0.1%

B． 開出

數量：4對

類型：空接點

交直流開斷能力：0.5A，250V

8.  功能

A． 測試方案；

B． 任意測試；

C． 常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）；

D． 線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）；

E． 變壓器保護（比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）

F． 發電機保護（差動、失磁、勵磁）

G． 自動裝置（同期、備自投、快切）

H． 暫態回放

I． 狀態序列

9.  其它

A． 供電電壓范圍：110～265Vac/110V～220Vdc；

B． 供電電壓頻率：45～65Hz

C． 使用溫度：-5～+50℃

D． 重量：11Kg

E． 尺寸：365×200×450mm

F． 接口：網口/串口（用于聯機）
